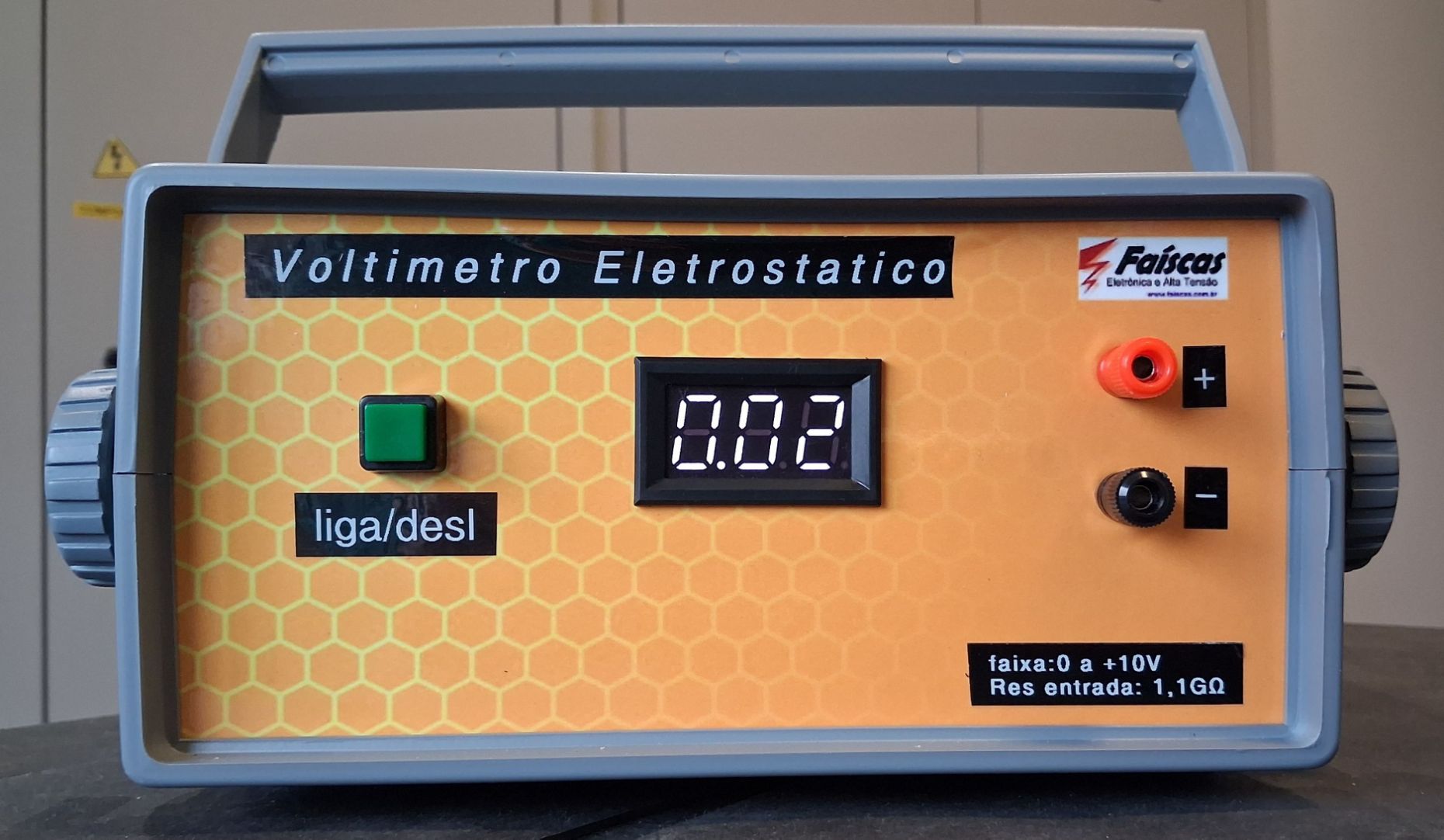

Voltimetros eletrostáticos de alta impedância

Desenvolvemos projetos de voltimetros eletrostáticos corrente contínua de alta impedância (> 1Gohm). Um exemplo destes equipamentos é o instrumento requerido pela ABNT NBR IEC 60079-0. Trata-se de um voltimetro para medições de tensão contínua na faixa de 0 a +10V, com elevada resistência de entrada, o que possibilia medir a tensão acumulada em um capacitor de 0,1uF sem a variação da tensão lida causada pela sua descarga se for usado um voltimetro normalmente utilizado (multimetro digital) que tem uma resitência de entrada muito mais baixa (10M ohms).

Especificações Técnicas


•Faixa de tensão de medição: 0 a +10Volts

•Resolução da indicação de tensão:

-0,01V de 0 a 0,99V
-0,1V de 1 a 10V

•Indicador digital (display): 3 ½ dígitos

•Resistência de entrada: 1,01 GΩ

•Incerteza da tensão indicada: ± 3%

•Proteção contra sobretensão aplicada à entrada do equipamento: 100V corrente contínua, no máximo

•Tensão de alimentação: 127 V ou 220V, selecionada através de chave no painel traseiro, corrente alternada, 60 Hz

•Consumo máximo: 10 W

•Dimensões: L 140mm x A 225 mm x P 180 mm

•Garantia: 1 ano contra defeito de montagem
